结构特点
V型活塞杆用密封圈是一种高压组合单向密封圈，广泛应用在高压、有变化和冲击负载的工况。它由V形密封环、支承环和压环组成。
密封机理
V形密封杆用密封圈本身设定径向过盈，使得密封唇口与内、外径有紧密的接触，使其对活塞杆表面产生径向接触应力，形成很好的低压密封；随着系统压力升高，V形密封环与密封偶合件表面的接触面积而加宽、密封环对缸壁的接触应力也随之增大，从而产生一个完全密封的作用力，故使其完成高压工况下的密封功能。
沟槽标准
沟槽尺寸、公差符合ISO5597标准成Hunger公司DMD1、DMD2、DMD9系列和Parker公司、Merker公司同系列密封沟槽标准。
技术数据
| 材质 |
压力
Mpa |
温度
℃ |
介质 |
线速度
m/s |
| 密封环 |
支承环 |
压环 |
| CPU |
POM、PA、PTFE |
POM、PA、PTFE |
≤40 |
-30to+120 |
A、B |
≤1.0 |
| FPM |
PTFE |
PTFE |
≤25 |
-40to+80 |
A、B |
≤1.0 |
| NBR |
POM、PA、PTFE |
POM、PA、PTFE |
≤25 |
-30to-110 |
A、B、C |
≤1.0 |
| PTFE |
PTFE |
PTFE |
≤25 |
-40to+200 |
A、B、C |
≤1.0 |
适用范围
| 技术参数\型号 |
GE1 |
GE2 |
GES |
GJES |
| 压力 Mpa |
0to25 |
0to40 |
0to40 |
0to40 |
| 温度 ℃ |
-35to200 |
-35to120 |
| 速度 m/s |
0to0.50 |
| 介质 |
A、B、C |
A-石油基液压油和矿物基润滑脂 B-水-油乳化液 C-水-乙二醇基
安装须知
密封圈是组合式结构，须安装在开式(或称分体)密封沟槽中，安装前必须去除密封圈安装区域内的锐边和毛刺。组合密封圈装入活塞杆端头处要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。
应用示例
●钢铁工业 ●特殊液压缸 ●平板硫化机 ●船舶液压设备 ●冶金设备

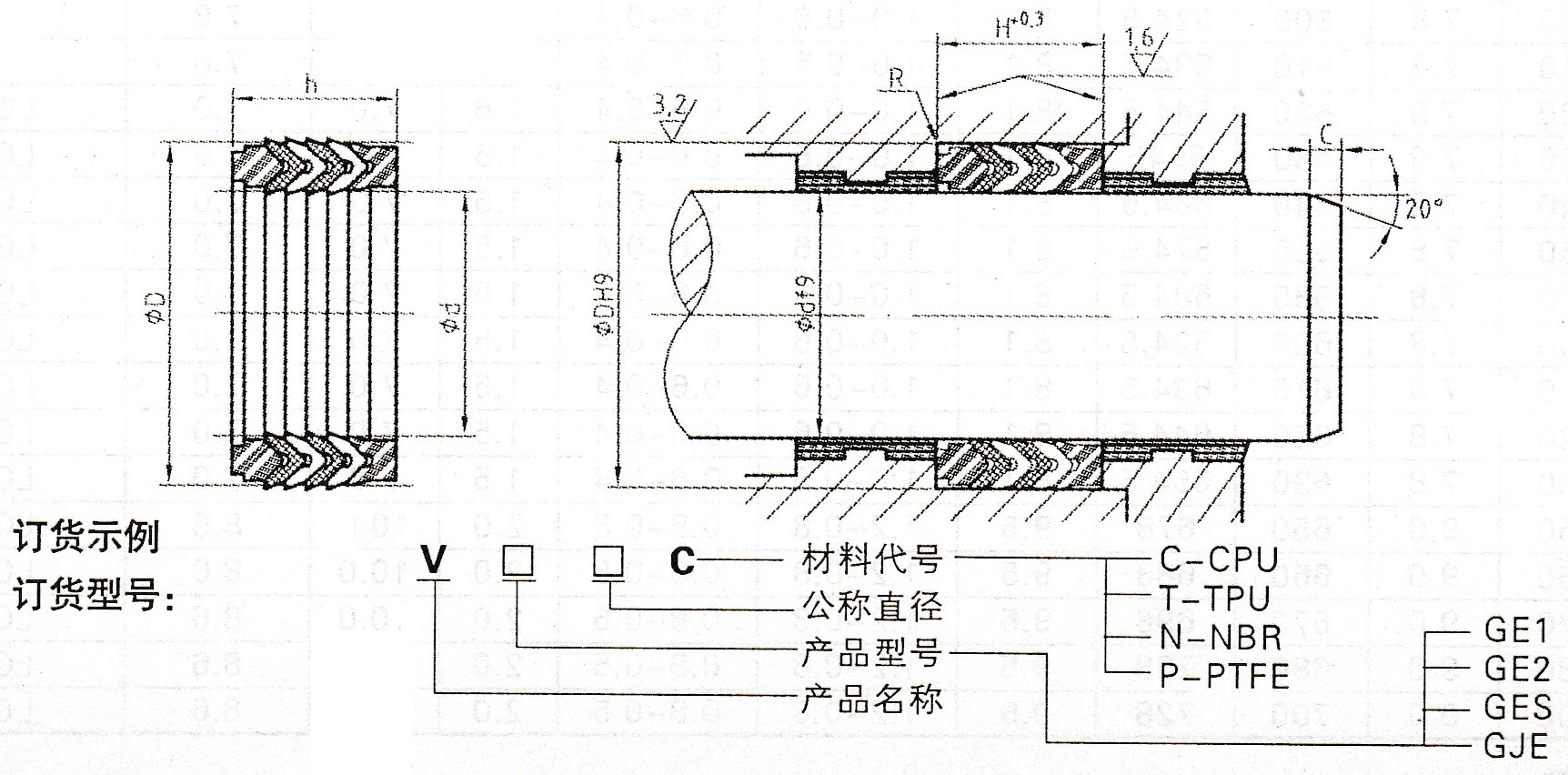

安装示例
V形密封圈
